TCP/IP协议攻击

实验概述

TCP/IP协议安全漏洞是协议的设计与实现中的一种特殊类型的漏洞,它们提供了宝贵的教训,这也是为什么安全应该从一开始就设计而不是事后考虑的原因。此外,研究这些漏洞有助于理解网络安全的挑战,为什么许多网络安全措施是必要的。

(1)网络拓扑图

本实验中至少需要3台机器,一个用于攻击,另一个用于被攻击,第三个作为观察者使用。因此,我们在一台主机上同时开启3台虚拟机,并将其设在同一个LAN子网中,其配置图如下所示:

Machine 1

192.168.0.129

Machine 2

192.168.0.130

Machine 3

192.168.0.131

(2)配置IP地址

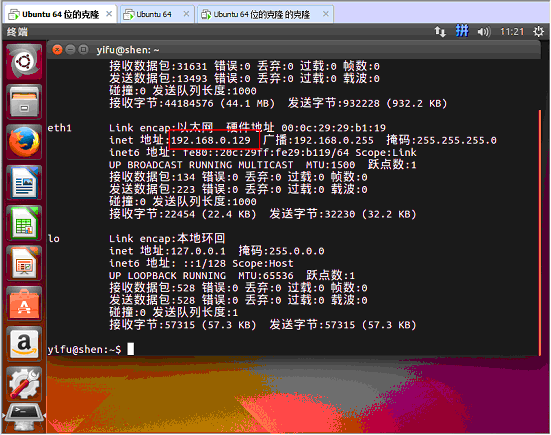

按照网络拓扑图分别配置Machine1、Machine2和Machine3。配置完毕后,使用ifconfig命令查看3台机器的IP地址。

截图如下:

TCP/IP协议攻击-arp欺骗与icmp重定向

TCP/IP协议攻击-arp欺骗与icmp重定向

TCP/IP协议攻击-arp欺骗与icmp重定向

(3)相互通信

配置好后,使用ping工具查看3台机器是否能够相互通信。

TCP/IP协议攻击-arp欺骗与icmp重定向

TCP/IP协议攻击-arp欺骗与icmp重定向

TCP/IP协议攻击-arp欺骗与icmp重定向

(4)实验中需要用到的工具有Wireshark,和Netwox,需要的服务有Ftp和Telnet,因此在三台机器上分别安装这些工具和服务。3台机器安装过程相同,安装完毕后,分别查看是否安装成功。

二、实验内容

1ARP缓存中毒(ARP cache poisoning

ARP缓存是ARP协议的重要组成部分。ARP协议运行的目标就是建立MAC地址和IP地址的映射,然后把这一映射关系保存在ARP缓存中,使得不必重复运行ARP协议。因为ARP缓存中的映射表并不是一直不变的,主机会定期发送ARP请求来更新它的ARP映射表,利用这个机制,攻击者可以伪造ARP应答帧使得主机错误的更新自己的ARP映射表,这个过程就是ARP缓存中毒。

这样的后果即使要么使主机发送MAC帧到错误的MAC地址,导致数据被窃听;要么由于MAC地址不存在,导致数据发送不成功。

的攻击模拟如下:

Machine 1:

MAC:00:0C:29:29:B1:19

IP:192.168.0.129

Machine 2:

MAC:00:0C:29:1B:04:89

IP:192.168.0.130

Machine 3:

MAC:00:0C:29:1F:8C:BB

IP:192.168.0.131

攻击机制:

正常情况下:

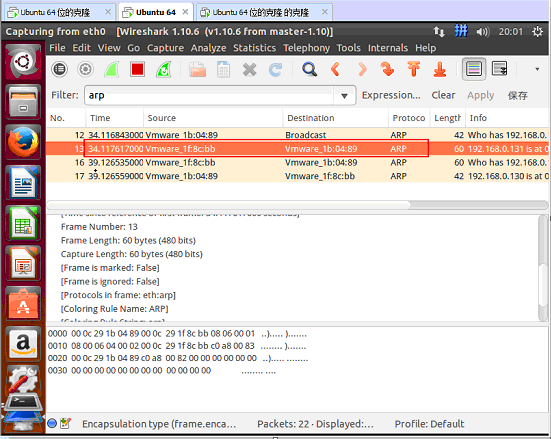

如果Machine 2向Machine 3请求建立Telnet链接,Machine 2会广播ARP请求,询问192.168.40.41(Machine 3)的MAC地址是多少?Machine

3发现ARP广播的IP地址是自己IP,就会儿发送ARP应答,告诉Machine 2自己的MAC地址。然后两者建立请求进行通信。

TCP/IP协议攻击-arp欺骗与icmp重定向

攻击过程示意图

Machine

1伪造Machine 3的ARP应答,周期性的广播,构造过程如下:

TCP/IP协议攻击-arp欺骗与icmp重定向

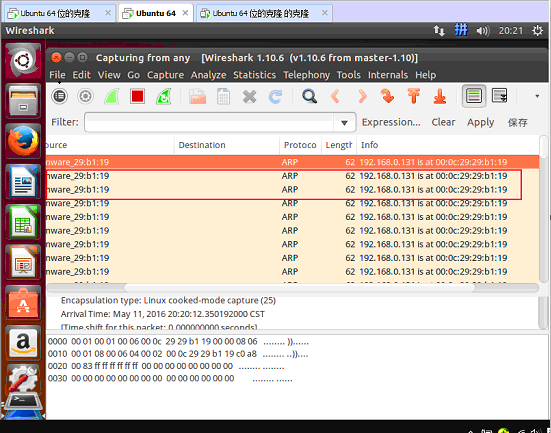

广播情况为:

这样Machine 2的ARP缓冲就会被修改,无法Telnet到Machine 3

TCP/IP协议攻击-arp欺骗与icmp重定向

(2)ICMP重定向攻击

ICMP重定向信息是路由器向主机提供实时的路由信息,当一个主机收到ICMP重定向信息时,它就会根据这个信息来更新自己的路由表。由于缺乏必要的合法性检查,如果一个黑客想要被攻击的主机修改它的路由表,黑客就会发送ICMP重定向信息给被攻击的主机,让该主机按照黑客的要求来修改路由表。

为了表达清楚,重申一下局域网配置:

Machine 1:网关

MAC:00:0C:29:29:B1:19

IP:192.168.0.129

Machine 2:受害者

MAC:00:0C:29:1B:04:89

IP:192.168.0.130

Machine 3:攻击者

MAC:00:0C:29:1F:8C:BB

IP:192.168.0.131

正常情况下:

如果从Machine 2远程访问172.31.17.42,则Machine 3先把请求数据包发送至默认网关,默认网关会转发数据包到192.160.0.129

路由信息示意图如下:

TCP/IP协议攻击-arp欺骗与icmp重定向

TCP/IP协议攻击-arp欺骗与icmp重定向

下图为网关的mac地址

TCP/IP协议攻击-arp欺骗与icmp重定向

实施攻击

现在Machine 3以默认网关的名义向Machine2发送IMCP重定位信息,通知Machine

2,默认路由的地址已经改为Machine 3(192.168.0.131)。

同时为了让Machine 1能够转发数据包,需要对Machine 1进行转发数据包的设置,可用下面的命令实现:

sudo sysctl net.ipv4.ip_forward=1

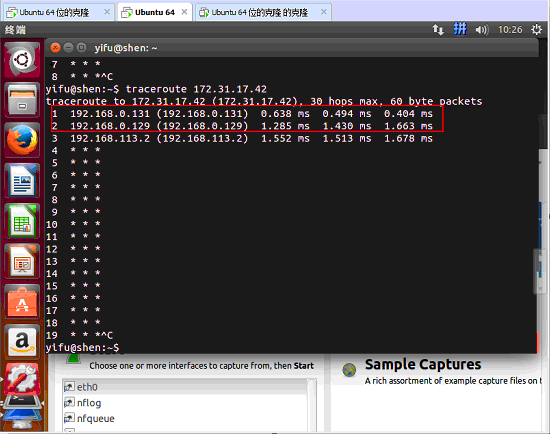

此时Machine 2再次访问172.31.17.42时,它会首先把数据包发送至新的路由Machine 3,再由machine3来转发数据包,从而达到Machine 2的路由表被更新的效果:

示意图如下:

TCP/IP协议攻击-arp欺骗与icmp重定向

网关地址:

TCP/IP协议攻击-arp欺骗与icmp重定向

Netwox命令:

TCP/IP协议攻击-arp欺骗与icmp重定向
