虽说可以用Image什么的当个背景,但是要是做个RPG类的游戏就有点复杂了。为了追求效率一般可以使用libgdx的SpriteCache,但是如果习惯于TiledMap的话libgdx也是支持的。

  相关的类是TiledMap,TileAtlas,TileMapRenderer,都在com.badlogic.gdx.graphics.g2d.tiled之中。

  现在我们从头来看看TiledMap的使用。

  1.制作TiledMap。

  我使用的是Tile Map editor,下载地址:http://www.mapeditor.org/

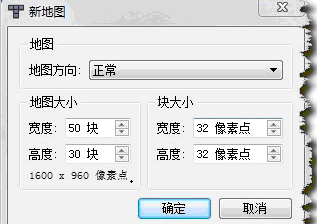

  先新建一个地图,大小50*30,每个块的大小是32*32。

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

       然后我使用的图块资源是从网上下的,具体出处不知了,对于资源奉献者表示感谢~

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  添加一个新图块

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  块的高宽都是32.边距和间距都是1px,这些数值是取决你的图块资源本身的。效果如下:

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  然后发挥想象吧,画一幅地图。

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  保存tmx文件。然后用gdx-tiled-preprocessor处理一下。

  处理完成后会多三个文件,覆盖原来的同名文件:

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  tilest1.png文件:

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  终于可以开始绘制了…

Java代码
  1. map = TiledLoader.createMap(mapHandle);
  2. atlas = new TileAtlas(map, new FileHandle("map/"));
  3. tileMapRenderer = new TileMapRenderer(map, atlas, 1010)

  最后在render用tileMapRenderer.render(cam);绘制

  而在TileMapRenderer(map, atlas, 10, 10)这句中后面两个10是缓冲的块数,可以酌情调整。我是随意写的。

Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

  我个人比较喜欢舞台,其实tiledmap一样可以在舞台中使用。

  我在舞台绘制一个标签作为例子。

  其实原理很简单,从Stage获取Camera,然后给Render用,最后在Stage绘制。

  关键代码:

Java代码
  1. Gdx.gl.glClear(GL10.GL_COLOR_BUFFER_BIT);
  2. OrthographicCamera c = (OrthographicCamera) stage.getCamera();
  3.   ((Label) stage.findActor("fpsLabel")).setText("FPS: "
  4.   + Gdx.graphics.getFramesPerSecond());
  5.   stage.act(Gdx.graphics.getDeltaTime());
  6.   tileMapRenderer.render(c);
  7.   stage.draw();

  完整代码:

Java代码
  1. package com.cnblogs.htynkn.game;
  2.
  3. import com.badlogic.gdx.ApplicationListener;
  4. import com.badlogic.gdx.Gdx;
  5. import com.badlogic.gdx.files.FileHandle;
  6. import com.badlogic.gdx.graphics.Color;
  7. import com.badlogic.gdx.graphics.GL10;
  8. import com.badlogic.gdx.graphics.OrthographicCamera;
  9. import com.badlogic.gdx.graphics.g2d.BitmapFont;
  10. import com.badlogic.gdx.graphics.g2d.tiled.TileAtlas;
  11. import com.badlogic.gdx.graphics.g2d.tiled.TileMapRenderer;
  12. import com.badlogic.gdx.graphics.g2d.tiled.TiledLoader;
  13. import com.badlogic.gdx.graphics.g2d.tiled.TiledMap;
  14. import com.badlogic.gdx.math.Vector2;
  15. import com.badlogic.gdx.math.Vector3;
  16. import com.badlogic.gdx.scenes.scene2d.Stage;
  17. import com.badlogic.gdx.scenes.scene2d.ui.Image;
  18. import com.badlogic.gdx.scenes.scene2d.ui.Label;
  19. import com.badlogic.gdx.scenes.scene2d.ui.Label.LabelStyle;
  20.
  21. public class JavaGame implements ApplicationListener {
  22.
  23. Stage stage;
  24. float width;
  25. float height;
  26. private TiledMap map;
  27. private TileAtlas atlas;
  28. private TileMapRenderer tileMapRenderer;
  29.
  30. Vector3 camDirection = new Vector3(110);
  31. Vector2 maxCamPosition = new Vector2(00);
  32.
  33. Image image;
  34.
  35. @Override
  36. public void create() {
  37. final String path = "map/";
  38. final String mapname = "tilemap";
  39. FileHandle mapHandle = Gdx.files.internal(path + mapname + ".tmx");
  40. map = TiledLoader.createMap(mapHandle);
  41. atlas = new TileAtlas(map, new FileHandle("map/"));
  42. tileMapRenderer = new TileMapRenderer(map, atlas, 1010);
  43. maxCamPosition.set(tileMapRenderer.getMapWidthUnits(), tileMapRenderer
  44. .getMapHeightUnits());
  45.
  46. width = Gdx.graphics.getWidth();
  47. height = Gdx.graphics.getHeight();
  48. stage = new Stage(width, height, true);
  49. Label label = new Label("FPS:"new LabelStyle(new BitmapFont(Gdx.files
  50. .internal("font/blue.fnt"),
  51. Gdx.files.internal("font/blue.png"), false), Color.BLACK),
  52. "fpsLabel");
  53. stage.addActor(label);
  54. Gdx.input.setInputProcessor(stage);
  55. }
  56.
  57. @Override
  58. public void dispose() {
  59. // TODO Auto-generated method stub
  60.
  61. }
  62.
  63. @Override
  64. public void pause() {
  65. // TODO Auto-generated method stub
  66.
  67. }
  68.
  69. @Override
  70. public void render() {
  71. Gdx.gl.glClear(GL10.GL_COLOR_BUFFER_BIT);
  72. OrthographicCamera c = (OrthographicCamera) stage.getCamera();
  73. ((Label) stage.findActor("fpsLabel")).setText("FPS: "
  74. + Gdx.graphics.getFramesPerSecond());
  75. stage.act(Gdx.graphics.getDeltaTime());
  76. tileMapRenderer.render(c);
  77. stage.draw();
  78. }
  79.
  80. @Override
  81. public void resize(int width, int height) {
  82. // TODO Auto-generated method stub
  83.
  84. }
  85.
  86. @Override
  87. public void resume() {
  88. // TODO Auto-generated method stub
  89.
  90. }
  91. }



Android游戏引擎libgdx使用教程12:如何使用TiledMap地图

       效果不是很明显,左下角有个Label。

       虽说我们绘制出来了Map,但是还没有角色,而且还没有设置墙壁等障碍,接下来的几篇文章会说说这些。

       写在最后:

       1.做好的TMX文件一定要处理以后再用,用TiledMapPacker处理,不是TexturePacker。我起初弄混淆了,结果把这一块的代码读懂了才反应过来…

       2.Stage和TiledMap混用时,一定是stage的绘制在后。

       3.Stage的相机可以移动,移动时会产生地图移动效果(比如主角向前走),但是一定要更新Stage的Actors的位置。

       这篇博文写了一天半,主要是我粗心把TiledMapPacker和TexturePacker搞错,仔细看了看TexturePacker,觉得TexturePacker也是很有用的东西。算法很有趣,而且还有热心网友做的一个GUI界面,用这个就不用自己辛苦拉图了。
